Détails sur le produit:
|
Le type de meurent: | Progressif mourez | Matériel d'outillage: | Aluminium |
---|---|---|---|
La vie de moule: | 500000 courses | pressez la force: | 45Ton, SKD11 |
Tolérance: | ±0.002 | Matériel principal d'outillage: | DC53 |
Précision: | 0,001 | Cavité: | Une rangée |
Épaisseur: | 0.5mm | Traitement de la manière: | WEDM, rectifiant |
Surligner: | pièces dessinées profondes,Composants dessinés profonds |

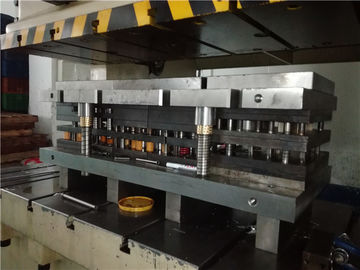

Le dessin de matériel de précision meurent pour l'estampillage léger de coquille de lampe
Estampillage de la capacité
A : Le lancement minimal : 0.5mm
B : La vitesse de estampillage la plus élevée : 600SPM/min ou plus
C : Précision : ±0.003mm
D : Taux de 0.85:1 de diamètre et d'épaisseur de trou
E : Estampillage de l'épaisseur matérielle : 0.05-2.0mm
F : de perte nulle ou moins d'une utilité matérielle.
Le dessin progressif meurent pendant qu'une matrice forme une forme d'une feuille à plat de métal, il y a un besoin du matériel d'entrer dans la forme de la matrice. L'écoulement du matériel est commandé par la pression
appliqué au blanc et à la lubrification appliqués à la matrice ou au blanc. Si la forme se déplace trop facilement, les rides se produiront dans la cloison. Pour corriger ceci, plus de pression ou moins de lubrification est appliquée au blanc pour limiter l'écoulement du matériel et pour faire étirer ou amincir le matériel. Si trop de pression est appliquée, la pièce deviendra trop mince et coupure.
Le métal de dessin est la science de trouver l'équilibre correct entre les rides et de la rupture pour réaliser une cloison réussie.
Directive générale de rayon d'aspiration
Épaisseur en métal | Rayon minimum | Rayon maximum |
.015 à .020 | .156 | .250 |
.021 à .030 | .187 | .281 |
.031 à .040 | .187 | .312 |
.041 à .050 | .187 | .343 |
.051 à .062 | .250 | .375 |
.063 à .093 | .312 | .437 |
.094 à .125 | .344 | .468 |
En règle générale, 3 fois d'épaisseur en métal peuvent être employées pour un point de début. Si la pièce met en évidence criqué, l'outil a été coffre-fort usiné en métal, de ce fait tenant compte du rayon supplémentaire. La spécification des pièces peut exiger un petit rayon sous la bride qui peut être réalisée avec une aspiration, par opposition à plusieurs dessine pour classer le rayon.
Construction de moule
Étape | Article | l'estampillage à grande vitesse meurent |
1 | Citation | Prix concurrentiel de citation selon vos détails (dessin ou échantillon, et conditions relatives). |
2 | Ordre | Accord de signe après confirmation du prix |
3 | Conception de moule | Concevez le dessin de structure de moule selon votre dessin ou échantillon de produit, |
envoyez-alors les dessins d'outillage vous pour la confirmation. | ||
4 | Moulez la fabrication | Après votre confirmation de notre dessin, nous commençons à faire les moules, |
pendant le programme de fabrication, | ||
nous t'envoyons le progrès de bâtiment de moule avec des images chaque semaine, pour que vous connaissiez notre processus. | ||
5 | Premier procès | Nous ferons l'estampillage à mourir le premier procès à l'heure, puis t'envoyer la vidéo ou l'image |
et échantillons d'essai pour que vous confirmiez. | ||
Ou vous pouvez également venir à notre usine. Et nous les inspecterons et publierons le rapport. | ||
6 | La qualité confirment | Vous confirmerez notre estampillage mourez qualité selon l'échantillon. |
Si vous devez ajuster la structure de produit, nous pouvons vous aider à la changer plus loin. | ||
7 | La livraison | Embarquez l'estampillage meurent après qu'il soit complètement CORRECT |
Emballage :
Première étape s'enveloppant par le film de PE à antirouille.
Cas en second lieu en bois sans besoin de fumigation. Ou en tant que votre requis.
FAQ
Q : Quelle est votre capacité de fabrication ?
---- Nous employons Sodick/Charmilles au frabricate mourons des insertions, dimension que nous pouvons faire est +/-0.002mm.
Q : Pouvez-vous faire toutes les dimensions êtes-vous selon notre conception/échantillons ?
---- Nous pouvons garantir que toutes les dimensions sont faites selon votre dessin/échantillon. Notez svp que cette tolérance de dimension que nous pouvons faire est +/-0.003mm.
Q : A fait l'estampillage à mourir costume pour ma presse usinent ?
--- L'estampillage meurent est fait selon les spécifications de votre machine de presse. Avant le début faisant pour mourir des pièces, nous enverrons la conception pour votre approbation.
Q : Quel est votre avantage rivalise avec l'autre fournisseur sur le marché ?
---- Nous emboutissons l'usine, avons une équipe contient mourons conception, fabrication, entretien et emboutissant la production. Nous savons important le bon moule pour emboutir la production.
---- Tous nos ingénieurs sont avec plus de 10 ans d'expérience professionnelle. Ils sont plus professionnels sur la précision emboutissant le champ.
---- Toutes les pièces de matrice que nous avons faites sont par le fil à basse vitesse EDM, peuvent garantir la dimension. Bon nombre d'entre elles la font par le fil EDM du fil EDM/fast-speed de moyen-vitesse
L'estampillage meurent des détails :
