Détails sur le produit:
|
Le type de meurent: | Progressif mourez | Matériel de production: | Aluminium |
---|---|---|---|
La vie de moule: | 900000 courses | pressez la force: | 45Ton |
Tolérance: | ±0.002 | Matériel principal d'outillage: | DC53, SKD11 |
Précision: | 0,001 | Cavité: | Une rangée |
Épaisseur: | 0.5mm | Traitement de la manière: | WEDM, rectifiant |
Surligner: | pièces dessinées profondes,Composants dessinés profonds |

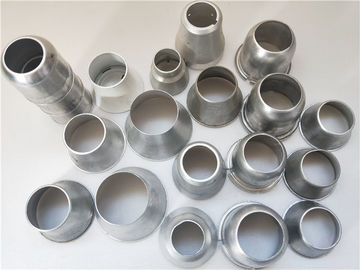

La haute précision progressive meurent pour le composant de haute qualité en métal du bouclier mené de lumière d'ampoule
Le dessin progressif meurent pendant qu'une matrice forme une forme d'une feuille à plat de métal, il y a un besoin du matériel d'entrer dans la forme de la matrice. L'écoulement du matériel est commandé par la pression
appliqué au blanc et à la lubrification appliqués à la matrice ou au blanc. Si la forme se déplace trop facilement, les rides se produiront dans la cloison. Pour corriger ceci, plus de pression ou moins de lubrification est appliquée au blanc pour limiter l'écoulement du matériel et pour faire étirer ou amincir le matériel. Si trop de pression est appliquée, la pièce deviendra trop mince et coupure.
Le métal de dessin est la science de trouver l'équilibre correct entre les rides et de la rupture pour réaliser une cloison réussie.
Estampillage de la capacité
A : Le lancement minimal : 0.5mm
B : La vitesse de estampillage la plus élevée : 600SPM/min ou plus
C : Précision : ±0.003mm
D : Taux de 0.85:1 de diamètre et d'épaisseur de trou
E : Estampillage de l'épaisseur matérielle : 0.05-2.0mm
F : de perte nulle ou moins d'une utilité matérielle.
Directive générale de rayon d'aspiration
Épaisseur en métal | Rayon minimum | Rayon maximum |
.015 à .020 | .156 | .250 |
.021 à .030 | .187 | .281 |
.031 à .040 | .187 | .312 |
.041 à .050 | .187 | .343 |
.051 à .062 | .250 | .375 |
.063 à .093 | .312 | .437 |
.094 à .125 | .344 | .468 |
En règle générale, 3 fois d'épaisseur en métal peuvent être employées pour un point de début. Si la pièce met en évidence criqué, l'outil a été coffre-fort usiné en métal, de ce fait tenant compte du rayon supplémentaire. La spécification des pièces peut exiger un petit rayon sous la bride qui peut être réalisée avec une aspiration, par opposition à plusieurs dessine pour classer le rayon.
Profil de Tool&Die
Épaisseur de partie | 0.5-2mm | ||
Pièces de rechange pour des matrices et des encarts | Acceptez JIS, AISI, norme DIN. De MISUMI, le POINÇON, moulent le maître, LKM à DANLY, FIBRO, presse de Dyton et ainsi de suite | ||
Meurent le type | L'étirage profond progressif meurent, outil progressif, emboutissant moule de formage, composé meurent, ect. | ||
Meurent le matériel | YG15, YG20, DC53, SKH-9, SKH51, SKD11, D2, | ||
Meurent l'utilisation | Appareil ménager (pièces des véhicules à moteur, pièces en métal de ménage, pièces électriques en métal, pièces de TB) | ||
Matériel de partie | Acier laminé à froid, acier inoxydable, cuivre, aluminium | ||
Équipement de machines | Fraisage, rectifiant, commande numérique par ordinateur, EDM, WEDM, formant la machine, appartement de précision fraisant, poinçonneuse, | ||
Meurent la précision | Haute précision usinant, minimum 0.003mm | ||
Le procès pressent | 25~180T | ||
Premier échantillon d'essai | 10 ensembles libèrent |
Nous acceptons votre n'importe quelle demande sur l'expédition. Par avion, par la mer, et par exprès soyez acceptable.
Par exprès | Par avion | Par la mer | |
L'Europe occidentale | 3-5 jours | 4-6 jours | 22-30days |
&Canada des ETATS-UNIS | 3-4days | 5-6 jours | 16-27days |
L'Asie du sud | 3-5 jours | 3-7 jours | 12-20 jours |
Japan&South Corée | 2 ou 3 jours | 3-4 jours | 10-13 jours |
La Russie | -------- | --------- | 30-40 jours |
FAQ
Q : Quelle est votre capacité de fabrication ?
---- Nous employons Sodick/Charmilles au frabricate mourons des insertions, dimension que nous pouvons faire est +/-0.002mm.
Q : Pouvez-vous faire toutes les dimensions êtes-vous selon notre conception/échantillons ?
---- Nous pouvons garantir que toutes les dimensions sont faites selon votre dessin/échantillon. Notez svp que cette tolérance de dimension que nous pouvons faire est +/-0.003mm.
Q : A fait l'estampillage à mourir costume pour ma presse usinent ?
--- L'estampillage meurent est fait selon les spécifications de votre machine de presse. Avant le début faisant pour mourir des pièces, nous enverrons la conception pour votre approbation.
Q : Quel est votre avantage rivalise avec l'autre fournisseur sur le marché ?
---- Nous emboutissons l'usine, avons une équipe contient mourons conception, fabrication, entretien et emboutissant la production. Nous savons important le bon moule pour emboutir la production.
---- Tous nos ingénieurs sont avec plus de 10 ans d'expérience professionnelle. Ils sont plus professionnels sur la précision emboutissant le champ.
---- Toutes les pièces de matrice que nous avons faites sont par le fil à basse vitesse EDM, peuvent garantir la dimension. Bon nombre d'entre elles la font par le fil EDM du fil EDM/fast-speed de moyen-vitesse
L'estampillage meurent des détails :
